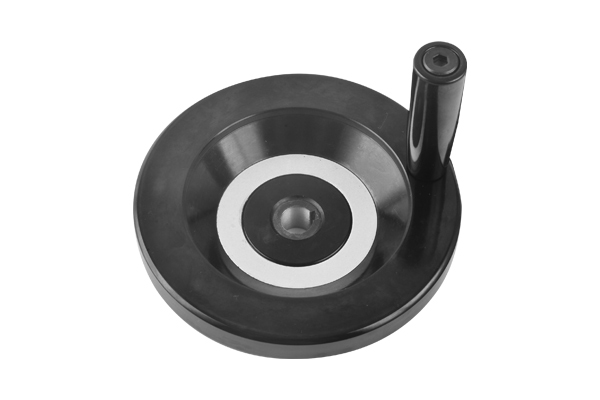

背面波紋手輪
【產品型號】HY8313.8
【執行標準】JB/T 7273.8-2014
【產品材質】膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | L | d | h |
| HY8313.8\A10x80 | HY8313.8\B10x80 | 80 | 22 | 12 | 50 | 10 | 16 |
| HY8313.8\A12x100 | HY8313.8\B12x100 | 100 | 28 | 14 | 50 | 12 | 16 |
| HY8313.8\A12x125 | HY8313.8\B12x125 | 125 | 32 | 16 | 63 | 12 | 18 |
| HY8313.8\A16x160 | HY8313.8\B16x160 | 160 | 38 | 18 | 80 | 16 | 20 |
| HY8313.8\A18x180 | HY8313.8\B18x180 | 180 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A18x200 | HY8313.8\B18x200 | 200 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A22(25)x250 | HY8313.8\B22(25)x250 | 250 | 52 | 25 | 100 | 22(25) | 28 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 膠木 | 黑色 |
| 手柄 | 膠木 | 黑色 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。黑色實心鋼制輪轂。
※ 特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
※ 鍵槽按 GB1095-79 規定 , A 型無螺孔手柄
| 產品概述： | 背面波紋手輪HY8313.8背面內邊緣波紋設計，使得手輪的握控和操作更為舒適；本款手輪物美價廉，性能優良。 | |
| 產品特點： | ◆ | A型 膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，無手柄孔； |
| ◆ | B型 膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，有手柄孔，配轉動手柄； | |
| 安裝方式： | 鍵槽孔型 | |
抱歉，該型號暫無3D模型！
