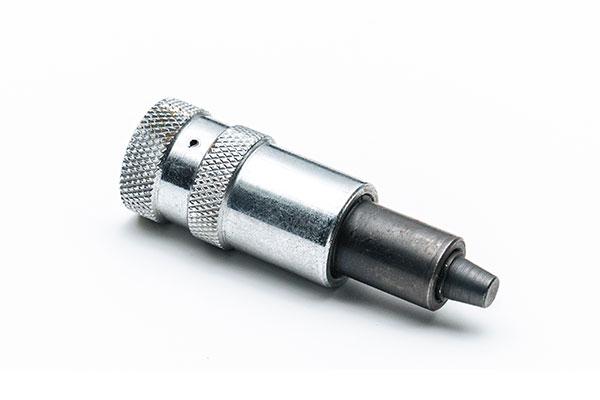

定位手柄
【產品型號】HY8310.22
【產品材質】鋼
【表面處理】(手柄)鍍亮鉻，(軸)發黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

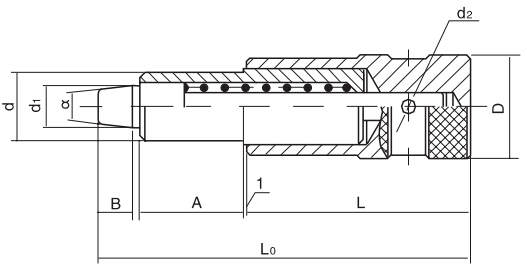

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | |||||||
| 鋼 | L | Lо ≈ | D | d | d? | d? | α | B | A |
| HY8310.22\12x35 | 35 | 60 | 20 | 12 | 6 | 2 | 11.3° | 6 | 16 |
| HY8310.22\16x45 | 45 | 75 | 25 | 16 | 8 | 2 | 11.3° | 7 | 20 |
| HY8310.22\18x55 | 55 | 91 | 28 | 18 | 10 | 3 | 11.3° | 8 | 25 |
| HY8310.22\20x65 | 65 | 108 | 30 | 20 | 12 | 3 | 11.3° | 10 | 30 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄 | 鋼 | 鍍亮鉻 |
| 軸 | 鋼 | 發黑處理 |
※ 特殊要求說明：可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
相關產品
型號:HY8310.1 材質:鋼/不銹鋼
型號:HY8310.5-1 材質:膠木、鋼/不銹鋼
型號:HY8310.5-2 材質:膠木、鋼/不銹鋼
型號:HY8311.1 材質:(手柄套)膠木、(嵌件)鋼/銅
型號:HY8311.22 材質:(手柄套)膠木/塑、(嵌件)鋼
型號:HY8311.23 材質:塑
型號:HY8311.24 材質:膠木
型號:HY8312.2 材質:鐵
推薦產品：
尼龍固定型墊腳
重載防滑型墊腳
防滑萬向型墊腳
帶膠防滑型墊腳
爪形夾持型彈性聯軸器
雙膜片夾持型聯軸器
單膜片夾持型聯軸器
十字夾持型聯軸器
溝槽式夾緊型聯軸器
球頭手柄
弧形拉手
門內拉手
圓形長拉手
方形長拉手
橢圓拉手
方形拉手
三角箭形把手
通孔十字把手
長橢圓套手柄
雙錐形套手柄
滾花錐形套手柄
棘輪扳手
錐柱手柄
可調位緊定手柄
橢圓手柄套

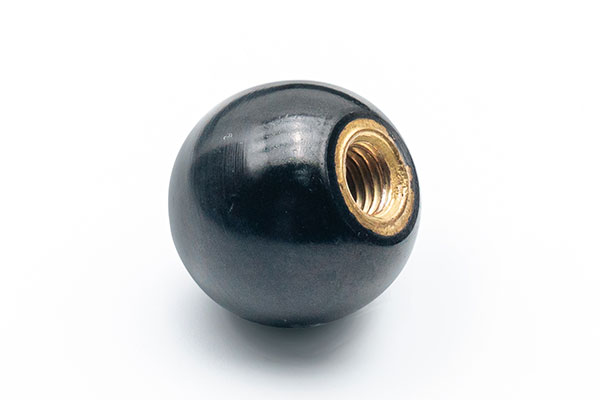

手柄球
