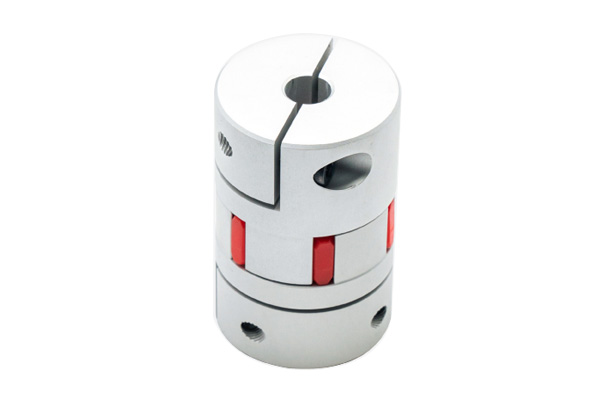

爪形夾持型彈性聯軸器
【產品型號】JAT1-C
【產品材質】鋁合金
【表面處理】陽極氧化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型式 | 彈性體 | d1,d2 選擇 (d1 ≤ d2) | L | I | C | F | 緊固螺栓 | ||
| Type | D | M | 緊固扭矩 (N .m) | ||||||
| JAT1-C | 14 | RD( 紅色 ) 邵氏 98A | 4、5 | 22 | 7 | 1 | 3.5 | M2 | 0.5 |
| 20 | 5、6、6.35、7、8 | 30 | 10 | 5 | M2.5 | 1.0 | |||
| 30 | 7、8、10、11、12 | 35 | 11 | 1.5 | 5.5 | M4 | 2.5 | ||
| 40 | 10、12、14、15、16 | 66 | 25 | 2 | 8.5 | M5 | 4.0 | ||
特性值
| 型式 | 容許扭矩 (N.m) | 容許偏角 （°） | 容許偏心 （mm） | 靜態(tài)扭轉剛度 (N.m/rad) | 最高轉速 (r/min) | 慣性矩 (kg.m2 ) | 容許軸向振幅 （mm） | 重量 (g) | |
| Type | D | ||||||||
| JAT1-C | 14 | 2.0 | 1 | 0.1 | 22 | 45000 | 1.6×10-7 | +0.6 0 | 6 |
| 20 | 5.0 | 55 | 31000 | 1.1×10-6 | +0.8 0 | 19 | |||
| 30 | 12.5 | 130 | 21000 | 6.2×10-6 | +1.0 0 | 50 | |||
| 40 | 17.0 | 1200 | 15000 | 3.9×10-5 | +1.2 0 | 160 | |||
? 容許扭矩因溫度而變動。
? 偏心、偏角、軸向振幅均為單項容許值。
? 鍵槽加工按以下標準
| 軸孔直徑 d1.d2 | b | t | 鍵公稱尺寸 b×h | ||
| 基準尺寸 | 容差 | 基準尺寸 | 容差 | ||
| >10 ~12 | 4 | ±0.0150 | 1.8 | +0.1 0 | 4×4 |
| >12 ~17 | 5 | 2.3 | 5×5 | ||
技術信息
| 零件 | 材質 | 表面處理 | 附件 |
| 主體 | 鋁合金 | 陽極氧化處理 | 內六角螺栓 |
| 爪形彈性體 | 聚氨酯 |
| 產品概述： | 爪形夾持型彈性聯軸節(jié)是利用彈性元件嵌入兩個形狀相同的半聯軸器凸爪之間實現聯接，通過凸爪與彈性元件之間的擠壓傳遞動力，彈性元件的彈性變形可補償兩軸相對偏移，實現減振緩沖。夾緊螺絲固定，結構簡單，性能卓越。 | |
| 產品特點： | ◆ | 主體中間彈性元件聯接； |
| ◆ | 具有較大的徑向、角向和軸向補償能力； | |
| ◆ | 安裝方便，抗油污和耐腐蝕； | |
| ◆ | 順時針與逆時針回轉特性完全相同； | |
| ◆ | 結構簡單，徑向尺寸小，重量輕，轉動慣量?。?/td> | |
| ◆ | 夾緊螺絲固定（可另加工鍵槽） | |
| 安裝方式： | 鍵槽孔型\夾緊固定型 | |
抱歉，該型號暫無3D模型！
