提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-20 瀏覽量：0

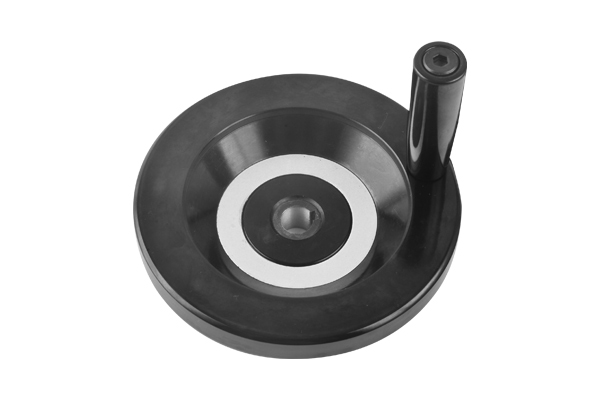

背面波紋手輪
【產品型號】HY8313.8-1
【產品材質】膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

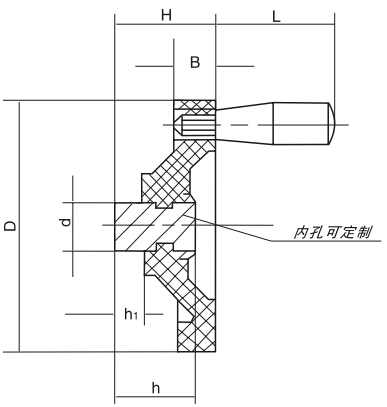

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A | Type B | D | H | B | L | d | h | h? |
| HY8313.8-1\A28x100 | HY8313.8-1\B28x100 | 100 | 43 | 15 | 50 | 28 | 37 | 15 |
| HY8313.8-1\A32x125 | HY8313.8-1\B32x125 | 125 | 45 | 18 | 63 | 32 | 40 | 15 |
| HY8313.8-1\A36x160 | HY8313.8-1\B36x160 | 160 | 48 | 20 | 80 | 36 | 40 | 15 |
| HY8313.8-1\A40x200 | HY8313.8-1\B40x200 | 200 | 58 | 20 | 80 | 40 | 43 | 15 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 膠木 | 黑色 |
| 手柄 | 膠木 | 黑色 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。黑色實心鋼制輪轂。
※ 特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
※ 鍵槽按 GB1095-79 規定 , A 型無螺孔手柄。
| 產品概述： | 背面波紋手輪HY8313.8-1背面內邊緣波紋設計，使得手輪的握控和操作更為舒適；本款手輪價格實惠，型號齊全。 | |

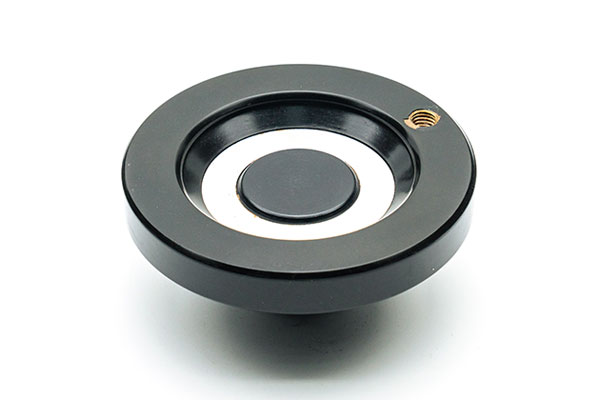

| 產品特點： | ◆ | A型 膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，無手柄孔； |
| ◆ | B型 膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，有手柄孔，配轉動手柄； | |
| ◆ | 標準件中間輪轂是實心嵌件，可根據客戶要求加工定制中心孔。 | |
| 安裝方式： | 鍵槽孔型\側銷鎖緊型 | |
抱歉，該型號暫無3D模型！
