提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-03-05 瀏覽量：0

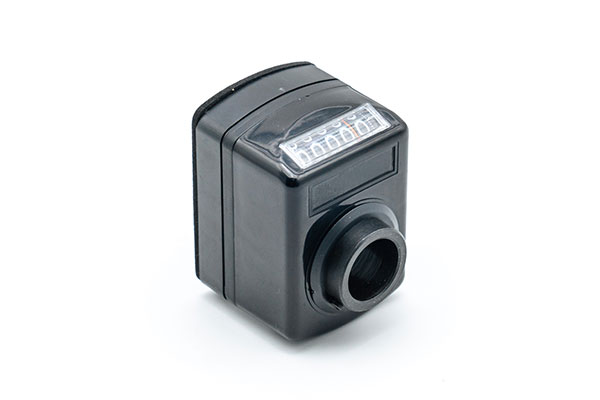

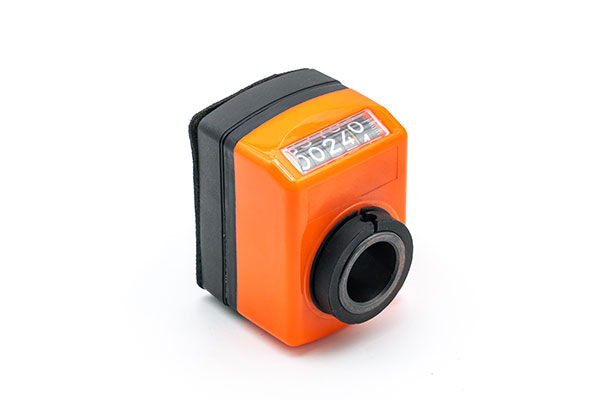

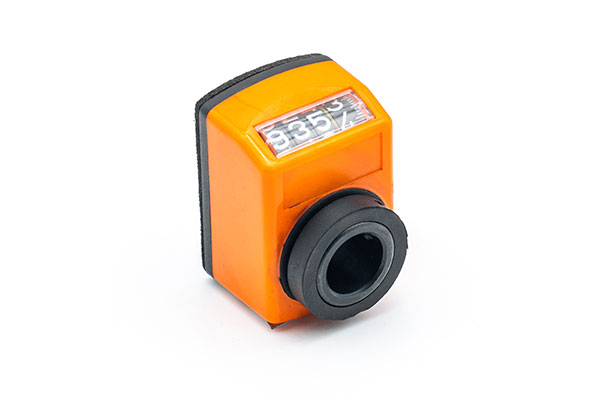

數字位置顯示器
【產品型號】TA09
【產品材質】塑、鋼
【表面處理】黑色/橙色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

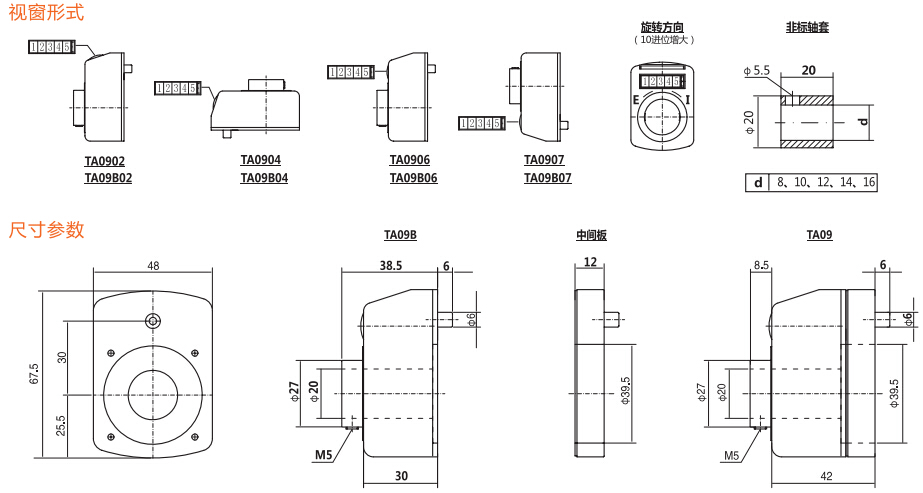

結構圖
參數尺寸
| 型號 | 讀數位置 | 軸向節距 (mm) | 旋轉方向 | 空心軸內徑 | 顏色 | 轉一圈后讀數 | |||||
| TA09 | 上傾斜 02 下傾斜 04 前上 06 前下 07 | 1.0 | 順時針 I 逆時針E | 標準 20mm H7 | 橙色 O 黑色 S | 0 | 0 | 0 | 1 | . | 0 |
| 2.0 | 0 | 0 | 0 | 2 | . | 0 | |||||
| 2.5 | 0 | 0 | 0 | 2 | . | 0 | |||||
| 3.0 | 0 | 0 | 0 | 3 | . | 0 | |||||
| 4.0 | 0 | 0 | 0 | 4 | . | 0 | |||||
| TA09B | 5.0 | 0 | 0 | 0 | 5 | . | 0 | ||||
| 6.0 | 0 | 0 | 0 | 6 | . | 0 | |||||
| 8.0 | 0 | 0 | 0 | 8 | . | 0 | |||||
| 10.0 | 0 | 0 | 1 | 0 | . | 0 | |||||
| 訂貨示例：TA09-02-4.0-I-20-O | |||||||||||
TA09=TA09B+ 中間板
空心軸內徑小于20mm采用軸套
可根據要求獲得旋轉一周后的特殊讀數
* 最大轉速只允許短時間使用
| 產品概述： | 數字位置顯示器TA09也稱計數器，是用于顯示位置的機械元件,可以根據絲桿螺距選擇不同的節距,數字直接顯示進給量,具有閱讀方便,讀數精準等特點 |
| 產品特點： | ◆ 常用的有09系列位置顯示器、04系列位置顯示器； |
| ◆ 主軸旋轉方向有順時針旋轉(I)和逆時針旋轉（E）讀數增大兩種； | |
| ◆ 有橙色和黑色兩款顏色可供旋轉； | |
| ◆ 視窗方向有前上、橫前、正前和前下多種顯示模式； | |
| ◆ 空心軸內徑少于20mm可配套軸套使用。 | |
| 應用領域： | 可廣泛應用于工業自動化、機械設備、物流倉儲等領域，是您實現精準定位和高效管理的可靠選擇。 |
抱歉，該型號暫無3D模型！
