提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-26 瀏覽量：0

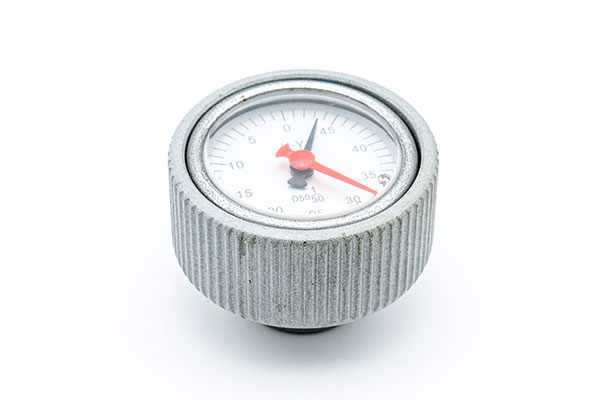

直紋表盤手輪
【產品型號】TBL-1
【產品材質】(外殼)鋁合金、(窗屏)聚碳酸酯、(刻度板)鋁合金
【表面處理】(外殼)銀色、(窗屏)透明、(刻度板)無光銀陽極化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 刻度盤 | 比率 | ||||||||
| D | D? | D? | H | B | h | h? | d | d? | d? | i | |
| TBL-1\8x65xi | 65 | 56 | 54.5 | 46 | 30 | 27.5 | 8 | 8 | M5 | M5 | 4、6、8、10、12 15、18、20、24、25 30、40、50、80、100 |
| TBL-1\10x95xi | 95 | 86 | 84.5 | 48 | 32 | 27.5 | 8 | 10 | M6 | M5 | |
技術信息
| 名稱 | 材料 | 表面處理 |
| 外殼 | 鋁合金 | 銀色 |
| 窗屏 | 聚碳酸酯 | 透明 |
| 刻度板 | 鋁合金 | 無光銀陽極化處理 |
抱歉，該型號暫無3D模型！
