提供“華洋”品牌機床附件系列產品詳細資料

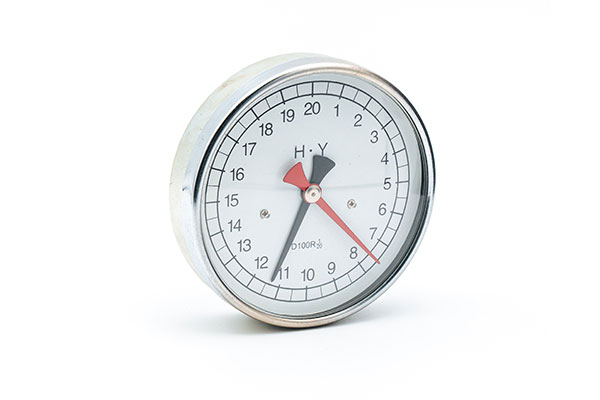

恩施調節表
【產品型號】HY-TB
【產品材質】(外殼)軟鋼、(窗屏)聚碳酸酯、(刻度板)鋁合金
【表面處理】(外殼)鍍鋅、(窗屏)透明、(刻度板)無光銀陽極化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 刻度盤 | 比率 | |||||||
| D? | D? | d | H | h | h? | C | N | D | i | |
| HY-TB\50xi | 55.6 | 54 | 8 | 27.5 | 18.5 | 4.5 | 38 | 44 | 50 | 4、6、8、10 12、15、18、20 24、25、30、40 50、80、100 |
| HY-TB\80xi | 85.6 | 84 | 8 | 27.5 | 18.5 | 4.5 | 58 | 68 | 80 | |
| HY-TB\100xi | 106.6 | 105 | 8 | 27.5 | 18.5 | 4.5 | 78 | 88 | 100 | |
技術信息
| 名稱 | 材料 | 表面處理 |
| 外殼 | 軟鋼 | 鍍鋅 |
| 窗屏 | 聚碳酸酯 | 透明 |
| 刻度板 | 鋁合金 | 無光銀陽極化處理 |
刻度盤
刻度盤分順時針和逆時針，可適用于所有的標準比率。
精確度
紅色指針轉一圈，同時黑色指針轉一格，當黑色指針轉一圈時，紅色指針轉的圈數就是指示器的比率。例如：比率10意思是紅色指針轉10圈使得黑色指針轉1 圈。每單位刻度是整個刻度盤的1/10。
比率
當調節表安裝在水平軸上的時候是最精確的，也可以安裝在水平方向成上下 60°角之間的軸上，但是隨著角度的增加，精確度也會相應的減小。
抱歉，該型號暫無3D模型！
相關產品

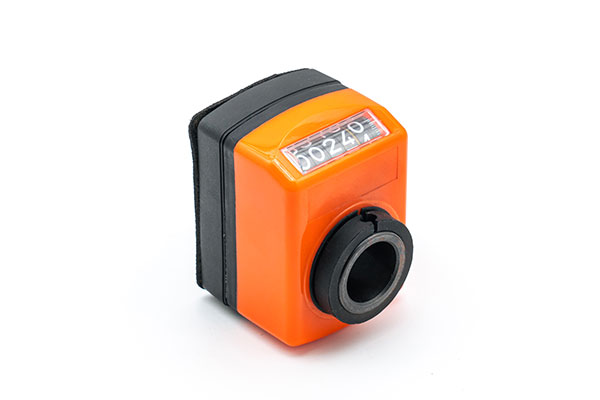

型號:TA09 材質:塑、鋼
