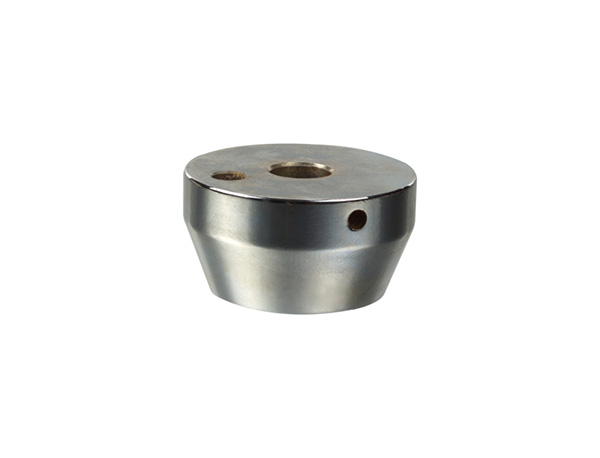

【產品名稱】 定位手柄座
【產品型號】 HY8312.4 【執(zhí)行標準】 JB/T 7272.4-94 (GB4141.19-84) 【產品材質】 鑄鐵 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

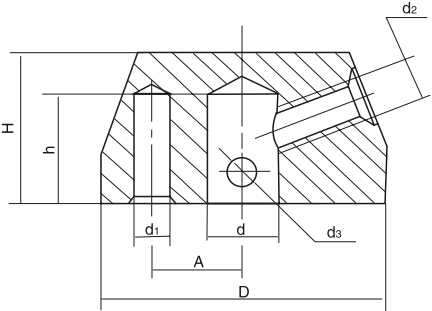

結構圖
參數(shù)尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | ||||||
| 鑄鐵 | D | H | A | d | h | d? | d? | d? |
| HY8312.4\12x50 | 50 | 26 | 16 | 12 | 18 | 6.7 | M8 | 5 |
| HY8312.4\16x60 | 60 | 32 | 20 | 16 | 21 | 8.5 | M10 | 5 |
| HY8312.4\18x70 | 70 | 32 | 25 | 18 | 21 | 8.5 | M10 | 6 |
| HY8312.4\22x80 | 80 | 36 | 30 | 22 | 21 | 8.5 | M12 | 6 |
裝配類型：底部帶平式盲孔，有側銷孔位，定位孔。
特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
