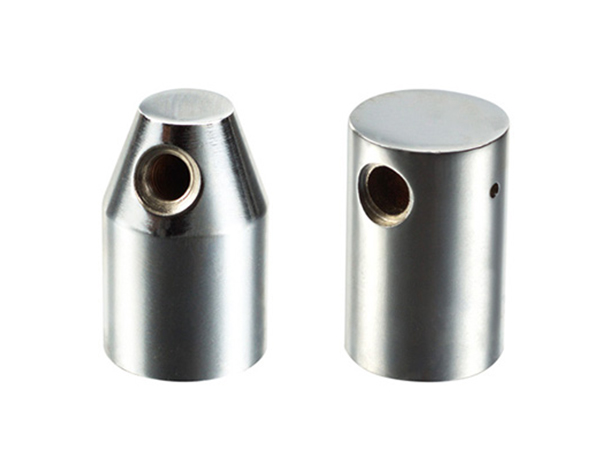

【產品名稱】 手柄座
【產品型號】 HY8312.1 【執行標準】 JB/T 7272.1-94 (GB4141.16-84) 【產品材質】 鑄鐵 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

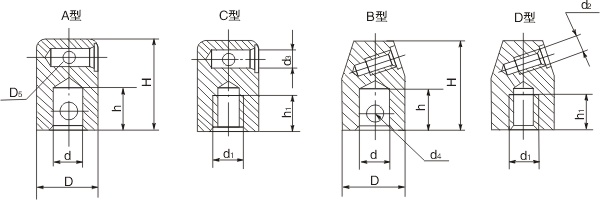

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||||||
| Type A\Type B | Type C\Type D | D | H | d | d? | d? | d? | d? | d? | h | h? |
| HY8312.1\12x25 | HY8312.1\M12x25 | 25 | 40 | 12 | M12 | M8 | 8 | 5 | 3 | 16 | 14 |
| HY8312.1\16x32 | HY8312.1\M16x32 | 32 | 50 | 16 | M16 | M10 | 10 | 6 | 3 | 20 | 18 |
| HY8312.1\20x40 | HY8312.1\M20x40 | 40 | 63 | 20 | M20 | M12 | 12 | 6 | 4 | 25 | 22 |
| HY8312.1\25x50 | HY8312.1\M24x50 | 50 | 76 | 25 | M24 | M16 | 1+ | 8 | 5 | 32 | 28 |
裝配類型：A型B型底部帶平式盲孔，有側銷孔位;；C型D型底部帶螺紋盲孔；
特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
