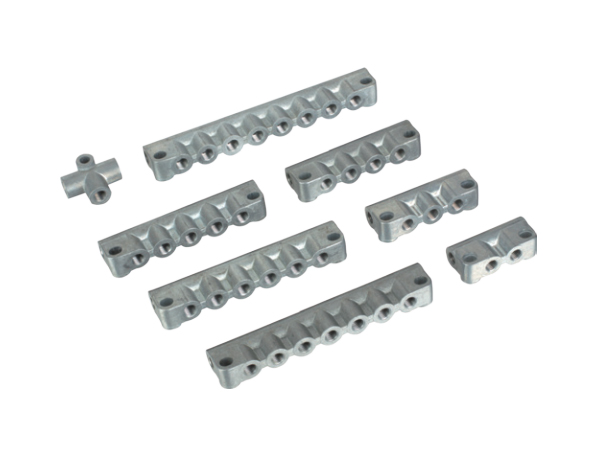

【產品名稱】 分油器連接體
【產品型號】 HY8318.12 【執行標準】 【產品材質】 【表面處理】 【生產廠家】 象山華洋機床附件廠
產品詳情

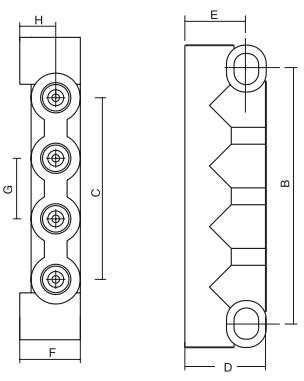

結構圖
外形及安裝尺寸
| 產品編號 | 主要尺寸 | ||||||||
| A | B | C | D | E | F | G | H | 2R | |
| HY8318.12\TL-9 | 160 | 147.5 | 128 | 21.5 | 16.5 | 16 | 16 | 9.5 | 3 |
| HY8318.12\TL-8 | 144 | 131.5 | 112 | ||||||
| HY8318.12\TL-7 | 128 | 115.5 | 96 | ||||||
| HY8318.12\TL-6 | 112 | 99.5 | 80 | ||||||
| HY8318.12\TL-5 | 96 | 83.5 | 64 | ||||||
| HY8318.12\TL-4 | 80 | 67.5 | 48 | ||||||
| HY8318.12\TL-3 | 64 | 51.5 | 32 | ||||||
| HY8318.12\TL-2 | 48 | 35.5 | 16 | ||||||
| HY8318.12\TL-1 | 32 | - | - | ||||||
使用和特點
◆ 可獨立供油到每潤滑點、這種供油方式對潤滑定量要求不高 潤滑點少可選用。
◆ 可配置 HJB 抵抗式計量件、這種連接供油方式和特點、對設備供油定量要求比較高條件下選用。
◆ 可配置 JBY 節流式分油器、這種連接方式和特點、對設備供油定量要求不高潤滑點數多條件下選用。
◆ 可配置 TB861 加壓定量式分配器、這種連接供油特點、對設備供油定量要求正確選用。
◆ 管路連接形式及規格、主管路(φ6 ～ φ4)軟硬管可連
