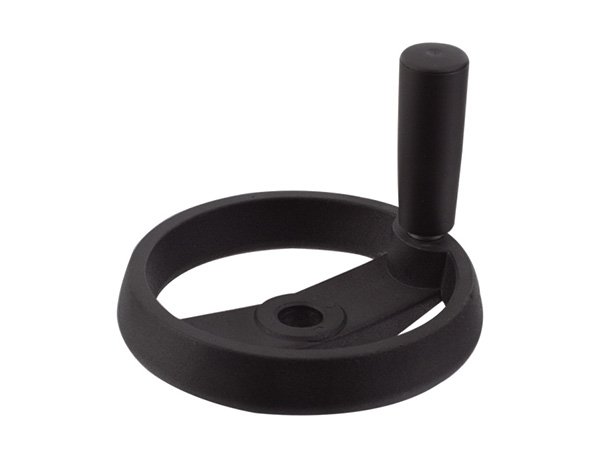

【產品名稱】 雙輻條手輪
【產品型號】 HY8313.9 【執行標準】 JB\T 7273.9-94 【產品材質】 鋁合金 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| 鋁合金 | D | H | B | L | d | h |
| HY8313.9\12x100 | 100 | 42 | 20 | 50 | 12 | 18 |
| HY8313.9\12x125 | 125 | 44 | 22 | 63 | 12 | 18 |
| HY8313.9\16x160 | 160 | 48 | 25 | 80 | 16 | 20 |
| HY8313.9\18x200 | 200 | 54 | 28 | 80 | 18 | 25 |
裝配類型：鍵槽按GB1095-79規定；
特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
