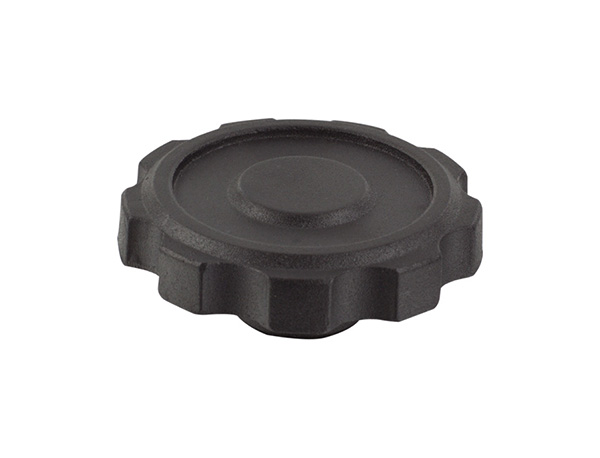

【產品名稱】 小波紋手輪
【產品型號】 HY8313.1 【執行標準】 JB\T 7273.1-94 (GB4141.20-84) 【產品材質】 鋁合金 / 膠木 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

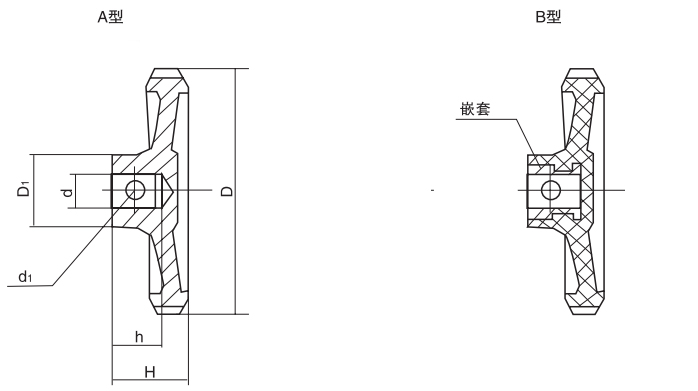

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 鋁合金 | 膠木 | D | H | D? | d | h | d? |
| HY8313.1\A8x63 | HY8313.1\B8x63 | 63 | 20 | 18 | 8 | 14 | 3 |
| HY8313.1\A10x80 | HY8313.1\B10x80 | 80 | 24 | 22 | 10 | 16 | 3 |
| HY8313.1\A12x100 | HY8313.1\B12x100 | 100 | 28 | 28 | 12 | 18 | 4 |
裝配類型：A型材質為鋁合金；B型材質為膠木，平式盲孔嵌套帶側銷孔。
特殊要求說明：安裝孔大小及鋁手輪表面處理可按客戶要求加工定制。
