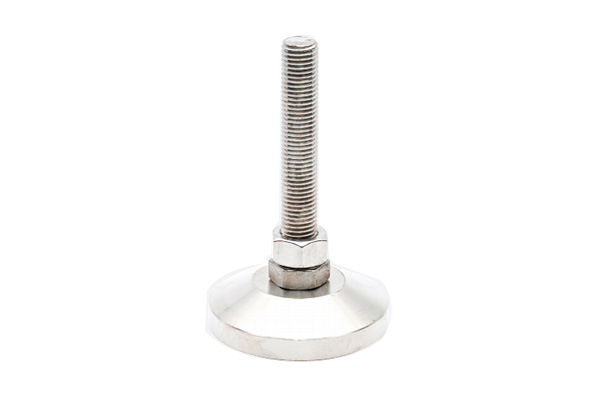

恩施重載型墊腳
【產品型號】HY8334.8
【產品材質】Q235/SUS304
【表面處理】鍍鋅/本色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | |||||||
| D | M | A | L | L1 | L2 | E | B | ||
| HY8334.8 HY8334.8S | 50 | 8 | 50 | 76.5 | 5.5 | 6.5 | 21 | 13 | 4 |
| 80 | 106.5 | ||||||||
| 60 | 10 | 109 | 7 | 8 | 22 | 17 | 5 | ||
| 100 | 129 | ||||||||
| 12 | 80 | 110 | 8 | 10 | 19 | 6 | |||
| 100 | 130 | ||||||||
| 150 | 180 | ||||||||
| 16 | 100 | 132 | 10 | 13 | 24 | 7 | |||
| 120 | 152 | ||||||||
| 150 | 182 | ||||||||
| 20 | 100 | 135 | 13 | 16 | 30 | 8 | |||
| 120 | 155 | ||||||||
| 150 | 185 | ||||||||
| 200 | 235 | ||||||||
| 80 | 16 | 100 | 132 | 10 | 13 | 22 | 24 | 7 | |
| 120 | 152 | ||||||||
| 150 | 180 | ||||||||
| 20 | 120 | 155 | 13 | 16 | 30 | 8 | |||
| 150 | 185 | ||||||||
| 200 | 235 | ||||||||
| 24 | 150 | 187 | 15 | 19 | 36 | 10 | |||
| 180 | 217 | ||||||||
| 200 | 237 | ||||||||
| 100 | 20 | 120 | 154 | 13 | 16 | 21.5 | 30 | 9 | |
| 150 | 184 | ||||||||
| 200 | 234 | ||||||||
| 24 | 150 | 186 | 15 | 19 | 36 | 10 | |||
| 180 | 216 | ||||||||
| 200 | 236 | ||||||||
訂貨示例：Type \ D – M x A
例如鋼制：HY8334.8\50-M10x80
例如不銹鋼制：HY8334.8S\50-M10x80
技術信息
| 型號 | 材料 | 表面處理 | ||
| 螺桿 | 底座 | 螺桿 | 底座 | |
| HY8334.8 | Q235 | Q235 | 鍍鋅 | 鍍鋅 |
| HY8334.8S | SUS304 | SUS304 | 本色 | 本色 |
